   在電力系統中RS485通訊使用非常廣泛，在實際應用中，多以手拉手的方式接線，這種接線是最為規范的，理論上是不支持環形和星型接線。這是為什么呢？

環形接線

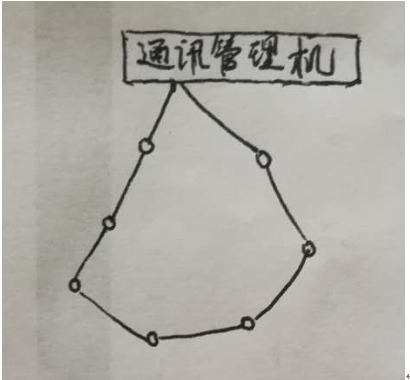

   RS485通訊多為問答式的通訊，如果現場為環形接線，那么通訊管理機的通訊口發出報文，按照常理來說，報文是順著通訊線的方向依次詢問電氣設備，但是由于是環形，出現了兩個方向，報文不知道應該從哪個方向走下去，不能很好的繼續通訊下去，報文異常。

星型接線

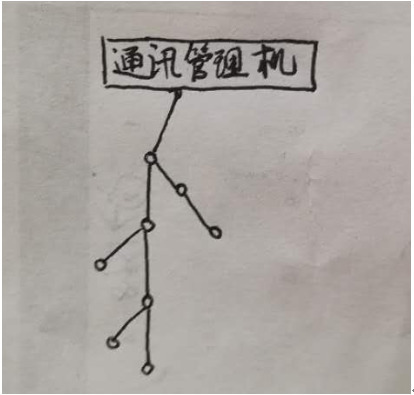

   如下圖所示，星型接線與環形接線的情況類似，報文由通訊管理機發出，順著485通訊線來依次對設備進行通訊，當遇到分叉口時，數據就不知道該走向哪個支路，監測報文就會異常，通訊也就是異常。

   以上為環形接線與星型接線的介紹。其實也不一定完全不能正常通訊。

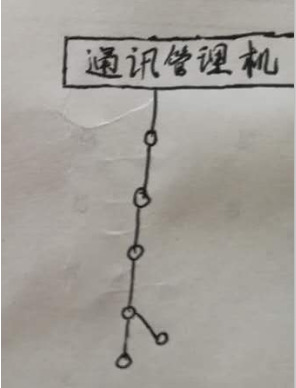

   例如下面的星型接線，由圖可以看出，只在末端出現了一個小分叉。這種情況下通訊影響不大。我本人在2012年時，做過一次類似這種通訊接線的通訊。后臺數據顯示沒有發現異常。

以上為小編的個人觀點，僅供參考。
